N Type Field Replaceable Connector D341S18F01

产品型号: D341S18F01
产品介绍: N Type(m) Φ0.46mm
生 产 商: ALLWIN™
一般交货期: 1Week
库存数量:
1000只

产品询价

下载:

关键规范

N型连接器系列(DC~18GHz)

N型射频同轴连接器是一种中大功率连接器,具有抗振性强、可靠性高、机械和 电气性能优良等特点,目前N型最高可工作到20GHz。

主要性能指标
材料/表面处理
特性阻抗:50Ω壳体:不锈钢 SUS303 钝化
频率范围:DC~18GHz中心导体:铍青铜 镀金
电压驻波比(VSWR):



绝缘体: PEI&PTFE
 DC~40GHz1.15:1(最大)

接触电阻:中心导体≤1.0mΩ  外导体≤0.2mΩ

绝缘电阻:≥5000MΩ

介质耐压:1500V

连接器耐久性:500 次

温度范围:-55~+165℃

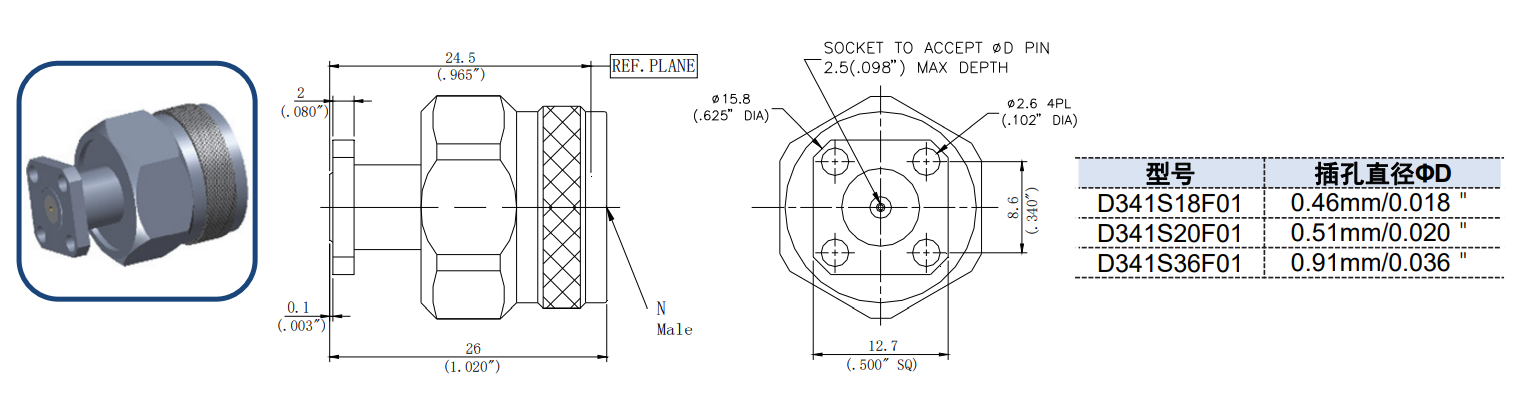

            N 界面.png
